Алмазы в оправе

Алмазы в оправе предназначены для правки шлифовальных кругов при наружном и внутреннем круглом, плоском, бесцентровом шлифовании, а также при желобошлифовании, зубошлифовании, шлицешлифовании и других операциях финишной обработки фасонных поверхностей. Алмазами в оправах осуществляется правка шлифовальных кругов всех характеристик, используемых в металлообрабатывающей промышленности при окончательном шлифовании. Алмазы в оправе изготавливаются в соответствии с ГОСТом 22908-78. В случае если Вашему предприятию требуются алмазы в оправе отличающиеся от ГОСТа размеры по диаметру, длине или форме мы изготовим их под заказ без какой-либо надбавки. Стоимость алмазов в оправе зависит только от каратности самого алмаза.

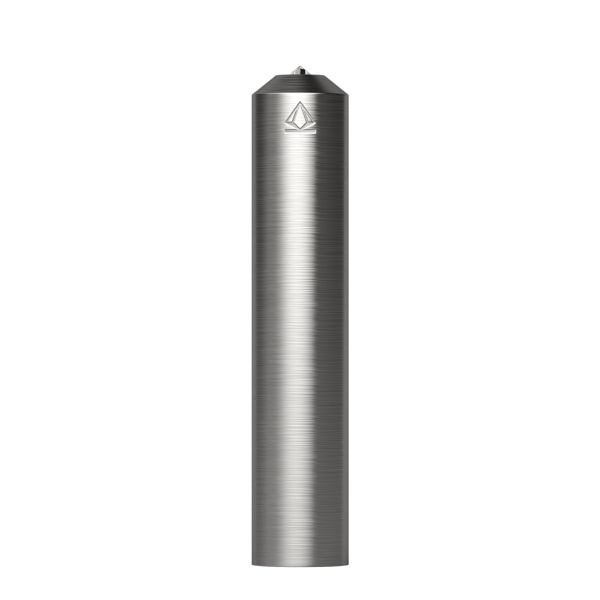

Алмаз в оправе тип-1 с цилиндрической оправкой

Изображение - Алмазы в оправе Изображение - Алмазы в оправе Изображение - Алмазы в оправе
Прокрутите вправо
Обозначение при ά 90 °
Обозначение при ά 120 °
D (пред. откл. по f9)
L
Масса алмаза, караты
3908-0101
3908-0102
6
25,0
0,02-0,04
3908-0105
3908-0106
6
25,0
0,05-0,10
3908-0111
3908-0112
6
50,0
0,05-0,10
3908-0113
3908-0114
6
25,0
0,11-0,20
3908-0117
3908-0118
6
50,0
0,11-0,20
3908-0121
3908-0122
7
8,5
0,31-0,40
3908-0123
3908-0124
7
18,0
0,31-0,40
3908-0125
3908-0126
8
25,0
0,21-0,30
3908-0131
3908-0132
8
50,0
0,21-0,30
3908-0133
3908-0134
8
25,0
0,31-0,40
3908-0137
3908-0138
8
50,0
0,31-0,40
3908-0141
3908-0142
8
25,0
0,41-0,60
3908-0145
3908-0146
8
50,0
0,41-0,60
3908-0147
3908-0148
8
25,0
0,61-0,85
3908-0153
3908-0154
8
50,0
0,61-0,85
3908-0155
3908-0156
10
50,0
0,21-0,30
3908-0157
3908-0158
10
50,0
0,31-0,40
3908-0161
3908-0162
10
50,0
0,41-0,60
3908-0163
3908-0164
10
50,0
0,61-0,85
3908-0165
3908-0166
10
50,0
0,86-1,10
3908-0167
3908-0168
10
50,0
1,11-1,35
3908-0171
3908-0172
10
50,0
1,36-1,60
3908-0173
3908-0174
10
50,0
1,61-2,10
3908-0175
3908-0176
12
50,0
0,21-0,30
3908-0177
3908-0178
12
75,0
0,31-0,40
3908-0181
3908-0182
12
75,0
0,41-0,60
3908-0183
3908-0184
12
75,0
0,61-0,85
3908-0185
3908-0186
12
75,0
0,86-1,10
3908-0187
3908-0188
12
75,0
1,11-1,35
3908-0191
3908-0192
12
75,0
1,36-1,60
3908-0193
3908-0194
12
75,0
1,61-2,10

Алмаз в оправе Тип-2 с цилиндрической головкой

Изображение - Алмазы в оправе
Прокрутите вправо
Обозначение при ά 90 °
Обозначение при ά 120 °
D (пред. откл. +0,5)
D (пред. откл. по f9)
L
Масса алмаза, караты
3908-0195
3908-0196
10
6
32
0,21-0,30
3908-0197
3908-0198
10
6
32
0,31-0,40
3908-0201
3908-0202
10
6
32
0,41-0,60
3908-0203
3908-0204
10
6
50
0,61-0,85
3908-0205
3908-0206
10
6
50
0,86-1,10
3908-0207
3908-0208
10
6
50
1,11-1,35
3908-0211
3908-0212
10
6
50
1,36-1,60
3908-0213
3908-0214
10
6
50
1,61-2,10
3908-0215
3908-0216
12
8
32
0,21-0,30
3908-0217
3908-0218
12
8
50
0,21-0,30
3908-0221
3908-0222
12
8
32
0,31-0,40
3908-0223
3908-0224
12
8
50
0,31-0,40
3908-0225
3908-0226
12
8
32
0,41-0,60
3908-0227
3908-0228
12
8
50
0,41-0,60
3908-0231
3908-0232
12
8
32
0,61-0,85
3908-0233
3908-0234
12
8
50
0,61-0,85
3908-0235
3908-0236
12
8
32
0,86-1,10
3908-0237
3908-0238
12
8
50
0,86-1,10
3908-0241
3908-0242
12
8
32
1,11-1,35
3908-0243
3908-0244
12
8
50
1,11-1,35
3908-0245
3908-0246
12
8
32
1,36-1,60
3908-0247
3908-0248
12
8
50
1,36-1,60
3908-0251
3908-0252
12
8
32
1,61-2,10
3908-0253
3908-0254
12
8
50
1,61-2,10

Алмаз в оправе Тип-3 конический

Изображение - Алмазы в оправе
Прокрутите вправо
Обозначение при ά 90 °
Обозначение при ά 120 °
Обозначение конуса Морзе
D
L
h (пред. откл. по h12)
Масса алмаза, караты
3908-0255
3908-0256
B10
10,3
28
8
0,31-0,40
3908-0257
3908-0258
B10
10,3
28
8
0,41-0,60
3908-0261
3908-0262
B10
10,3
28
8
0,61-0,85
3908-0263
3908-0264
B10
10,3
28
8
0,86-1,10
3908-0265
3908-0266
B10
10,3
28
8
1,11-1,35
3908-0267
3908-0268
B10
10,3
28
8
1,36-1,60
3908-0271
3908-0272
B12
12,2
32
10
0,31-0,40
3908-0273
3908-0274
B12
12,2
32
10
0,41-0,60
3908-0275
3908-0276
B12
12,2
32
10
0,61-0,85
3908-0277
3908-0278
B12
12,2
32
10
0,86-1,10
3908-0281
3908-0282
B12
12,2
32
10
1,11-1,35
3908-0283
3908-0284
B12
12,2
32
10
1,36-1,60

Алмаз в оправе Тип-4 резьбовые

Изображение - Алмазы в оправе
Прокрутите вправо
Обозначение при ά 90 °
Обозначение при ά 120 °
L
Масса алмаза, караты
3908-0285
3908-0286
50
0,11-0,20
3908-0287
3908-0288
50
0,21-0,30
3908-0291
3908-0292
50
0,31-0,40
3908-0293
3908-0294
50
0,41-0,60
3908-0295
3908-0296
36
0,61-0,85
3908-0297
3908-0298
50
0,61-0,85
3908-0301
3908-0302
36
0,86-1,10
3908-0303
3908-0304
50
0,86-1,10
3908-0305
3908-0306
50
1,11-1,35
3908-0307
3908-0308
50
1,36-1,60
