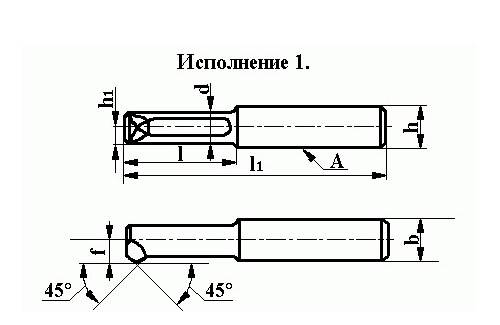

Резцы с напаянным алмазом для сквозных отверстий

Обозначение исполнения резца 1

2140–0201

Обозначение исполнения резца 2

2146–1001

Основные размеры h×b, мм

6×6

Основные размеры d1, мм

6

Основные размеры h2, мм

5

Основные размеры l1, мм

40

Основные размеры d, мм

6

Основные размеры l, мм

10

Основные размеры f, мм

3

Масса алмаза, карат

0,11÷0,30

Наименьший диаметр расточки, мм

8

Обозначение исполнения резца 1

2140–0202

Обозначение исполнения резца 2

2146–1002

Основные размеры h×b, мм

8×8

Основные размеры d1, мм

8

Основные размеры h2, мм

7

Основные размеры l1, мм

40

Основные размеры d, мм

6

Основные размеры l, мм

15

Основные размеры f, мм

3

Масса алмаза, карат

0,11÷0,30

Наименьший диаметр расточки, мм

8

Обозначение исполнения резца 1

2140–0203

Обозначение исполнения резца 2

2146–1003

Основные размеры h×b, мм

10×10

Основные размеры d1, мм

10

Основные размеры h2, мм

9

Основные размеры l1, мм

60

Основные размеры d, мм

6

Основные размеры l, мм

20

Основные размеры f, мм

3

Масса алмаза, карат

0,11÷0,30

Наименьший диаметр расточки, мм

8

Обозначение исполнения резца 1

2140–0204

Обозначение исполнения резца 2

2146–1004

Основные размеры h×b, мм

12×12

Основные размеры d1, мм

12

Основные размеры h2, мм

11

Основные размеры l1, мм

80

Основные размеры d, мм

8

Основные размеры l, мм

25

Основные размеры f, мм

4

Масса алмаза, карат

0,31÷0,40

Наименьший диаметр расточки, мм

10

Обозначение исполнения резца 1

2140–0205

Обозначение исполнения резца 2

2146–1005

Основные размеры h×b, мм

16×16

Основные размеры d1, мм

16

Основные размеры h2, мм

15

Основные размеры l1, мм

100

Основные размеры d, мм

10

Основные размеры l, мм

30

Основные размеры f, мм

5

Масса алмаза, карат

0,41÷0,60

Наименьший диаметр расточки, мм

14

Обозначение исполнения резца 1

2140–0206

Обозначение исполнения резца 2

2146–1006

Основные размеры h×b, мм

20×20

Основные размеры d1, мм

20

Основные размеры h2, мм

19

Основные размеры l1, мм

125

Основные размеры d, мм

12

Основные размеры l, мм

40

Основные размеры f, мм

6

Масса алмаза, карат

0,41÷0,60

Наименьший диаметр расточки, мм

14
