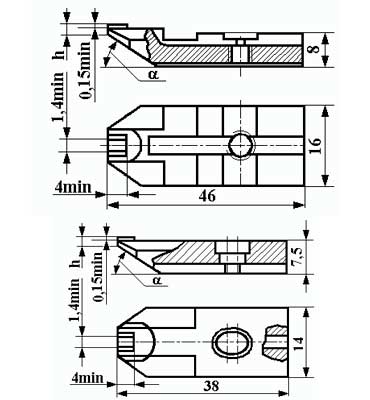

Резцы алмазные для профилирования червячных шлифовальных кругов

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 5-й и выше степени точности. Исп. 2

3908–0011

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 5-й и выше степени точности. ИСП.1

3908–0012

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 6-й и 7-й степени точности. Исп. 1

3908–0021

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 6-й и 7-й степени точности. Исп. 2

3908–0022

h, мм

0,3

ά (пред. откл. ± 10)

28

Модуль профилируемого червячного круга, мм

От 0,4 до 0,5

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 5-й и выше степени точности. Исп. 2

3908–0013

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 5-й и выше степени точности. ИСП.1

3908–0014

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 6-й и 7-й степени точности. Исп. 1

3908–0023

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 6-й и 7-й степени точности. Исп. 2

3908–0024

h, мм

0,5

ά (пред. откл. ± 10)

32

Модуль профилируемого червячного круга, мм

Св. 0,5 до 1,0

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 5-й и выше степени точности. Исп. 2

3908–0015

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 5-й и выше степени точности. ИСП.1

3908–0016

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 6-й и 7-й степени точности. Исп. 1

3908–0025

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 6-й и 7-й степени точности. Исп. 2

3908–0026

h, мм

0,5

ά (пред. откл. ± 10)

32

Модуль профилируемого червячного круга, мм

Св. 1,0 до 2,5

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 5-й и выше степени точности. Исп. 2

3908–0017

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 5-й и выше степени точности. ИСП.1

3908–0018

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 6-й и 7-й степени точности. Исп. 1

3908–0027

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 6-й и 7-й степени точности. Исп. 2

3908–0028

h, мм

1,0

ά (пред. откл. ± 10)

32

Модуль профилируемого червячного круга, мм

Св. 2,5 до 5,0

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 5-й и выше степени точности. Исп. 2

3908–0019

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 5-й и выше степени точности. ИСП.1

3908–0020

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 6-й и 7-й степени точности. Исп. 1

3908–0029

Резцы для профилирования кру- гов при обработке зубчатых ко- лес 6-й и 7-й степени точности. Исп. 2

3908–0030

h, мм

1,3

ά (пред. откл. ± 10)

35

Модуль профилируемого червячного круга, мм

Св. 5,0 до 8,0
